Cos'è una tettoia in architettura?

Cos'è un Baldacchino in Architettura? La risposta diretta

In architettura, una tettoia è una struttura sporgente simile a un tetto che si estende da un edificio o si erge in modo indipendente per fornire riparo sopraelevato, ombra e protezione dalle intemperie per le persone che si muovono o occupano uno spazio sottostante. Viene tipicamente posizionato su ingressi, passaggi pedonali, aree di carico, piazze esterne o facciate di edifici e funziona come elemento di transizione tra l'interno di un edificio e l'ambiente aperto esterno.

Una tettoia architettonica non è semplicemente un elemento decorativo: è un elemento costruttivo funzionale che gestisce contemporaneamente sole, pioggia, vento e comfort pedonale. Può essere costruito in acciaio, alluminio, vetro, policarbonato, legno, tessuto tensionato o cemento armato e il suo design è governato da requisiti di ingegneria strutturale, regolamenti edilizi locali, specifiche prestazionali dei materiali e intenti estetici. Nella pratica architettonica contemporanea, le tettoie sono sempre più progettate come elementi distintivi che definiscono l'identità e l'esperienza di ingresso di un edificio.

Il termine deriva dal latino conopeo e greco konopion , che originariamente significava una copertura o una rete drappeggiata. Nel contesto architettonico, trovò largo impiego negli edifici gotici e rinascimentali dove cappe sporgenti in pietra proteggevano statue, porte e finestre. Oggi, la tettoia si è evoluta ben oltre le sue origini storiche in uno degli elementi più versatili ed espressivi nel kit di strumenti architettonici.

Le funzioni primarie di una tettoia architettonica

Una tettoia architettonica ben progettata svolge più ruoli contemporaneamente. Comprendere queste funzioni aiuta a spiegare perché le tettoie compaiono in quasi ogni categoria di edifici: dagli ospedali e aeroporti ai negozi al dettaglio e alle residenze private.

Protezione meteorologica e controllo ambientale

La funzione fondamentale di una tettoia architettonica è la protezione dagli agenti atmosferici. Mantiene la pioggia, la neve, la grandine e il sole diretto lontani dalle persone e dalle superfici immediatamente sottostanti. All’ingresso di un edificio, ciò significa che i visitatori che arrivano a piedi o con un veicolo sono protetti mentre aprono le porte, cercano le chiavi, pagano i servizi o aspettano il trasporto. Sopra una banchina di carico, protegge merci e lavoratori durante le operazioni di trasferimento. Sopra un passaggio pedonale, estende la circolazione sicura e utilizzabile in tutte le condizioni atmosferiche.

Una tettoia che sporge da 2,5 a 3 metri dalla facciata dell'edificio fornisce un'efficace protezione dalla pioggia con venti fino a circa 30–40 km/h , che copre la maggior parte degli eventi piovosi non tempestosi. Nei climi più caldi, le tettoie riducono il guadagno di calore solare sulla facciata dell’edificio sottostante, tagliando i carichi di raffreddamento sugli ingressi e sugli atri vetrati. Studi condotti in città a clima caldo hanno misurato riduzioni della temperatura superficiale di 10-20°C su pavimentazioni ombreggiate rispetto a pavimentazioni esposte direttamente adiacenti.

Definizione dell'ingresso e della gerarchia spaziale

Nella progettazione architettonica, l'ingresso di un edificio è uno dei momenti più critici nell'esperienza di un visitatore. Una tettoia segna e amplifica l'ingresso, creando una soglia leggibile tra esterno e interno. Comunica ai visitatori in avvicinamento dove dovrebbero andare e segnala l'importanza o il carattere dell'edificio prima ancora che varchino la porta.

Questa funzione spaziale è particolarmente significativa nei grandi edifici pubblici. La scenografica tettoia sopra l'ingresso principale del Terminal 5 dell'aeroporto di Heathrow, ad esempio, estende la facciata vetrata del terminal in un ampio piano sopraelevato che copre contemporaneamente le corsie di scarico dei veicoli e orienta i passeggeri in arrivo verso la sala check-in. La tettoia qui non è solo un riparo: è direzione spaziale, scala e identità architettonica compresse in un unico elemento.

Protezione della facciata e prestazioni dell'involucro edilizio

Le tettoie proteggono anche l'involucro dell'edificio direttamente sotto di loro. Una tettoia sopra l’atrio d’ingresso vetrato riduce il guadagno solare sul vetro, diminuendo la temperatura interna e tagliando i costi di condizionamento dell’aria. Riduce inoltre la quantità di acqua piovana che scorre lungo la facciata adiacente all'ingresso, il che è importante per la longevità dei materiali di rivestimento, dei sigillanti e della ferramenta delle porte. Negli edifici storici, le tettoie vengono talvolta adattate appositamente per proteggere le pietre o i mattoni storicamente significativi dalla continua esposizione all'acqua.

Branding ed espressione architettonica

Per l'architettura commerciale e di vendita al dettaglio, la pensilina d'ingresso è una superficie di branding primaria. La sua scala, il materiale, il colore, l’illuminazione e la forma contribuiscono direttamente al modo in cui l’edificio – e l’organizzazione che lo occupa – viene percepito dalla strada. Hotel di fascia alta, negozi monomarca e sedi centrali spesso commissionano progetti di pensiline su misura che vengono considerati con la stessa attenzione di qualsiasi altro elemento visibile dell'esterno dell'edificio. La tettoia illuminata in vetro e acciaio dell'ingresso di un hotel di lusso comunica valori molto diversi dalla tettoia in tessuto resistente di un impianto sportivo comunitario, anche se entrambi svolgono la stessa funzione protettiva di base.

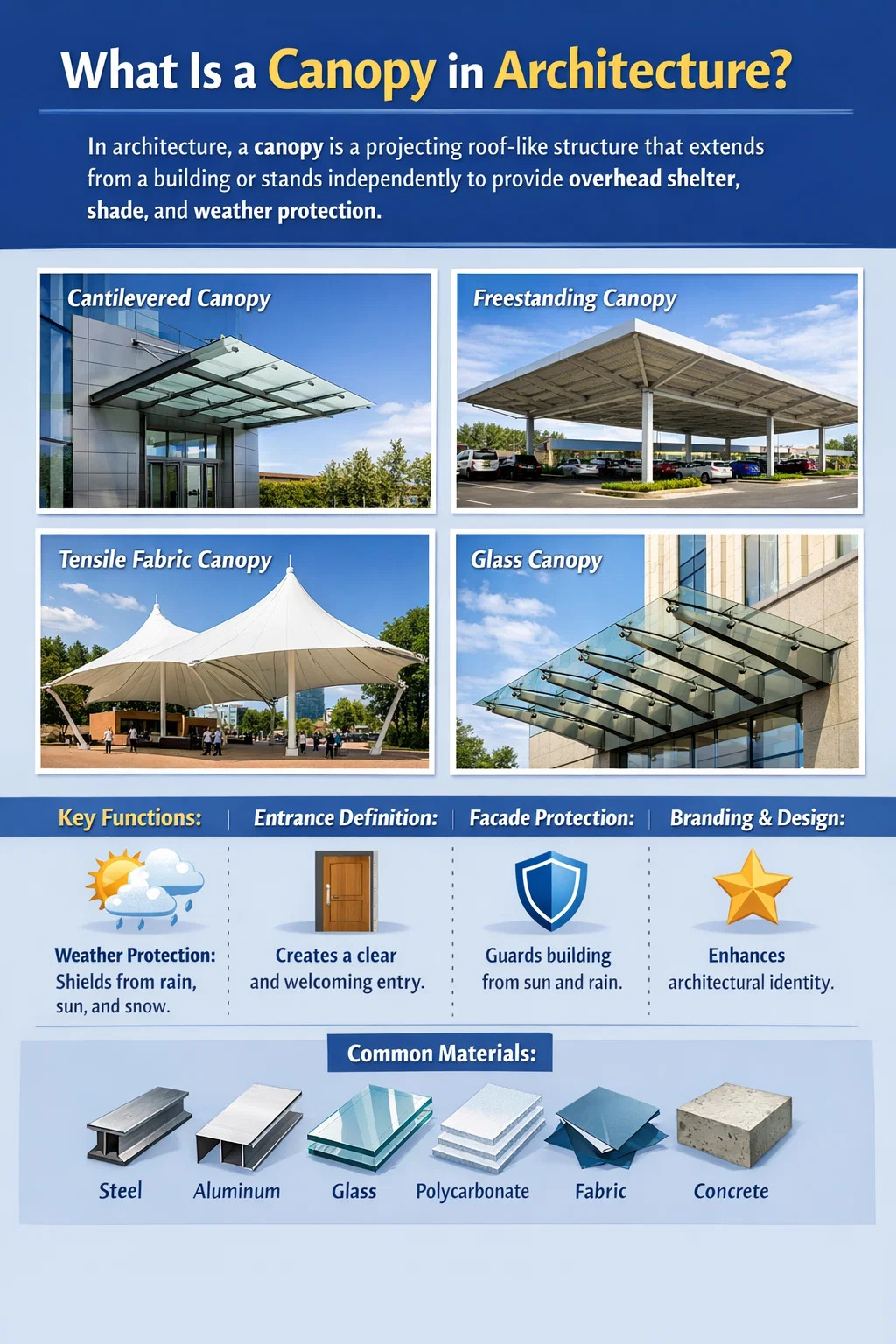

Tipi di tettoie architettoniche per struttura e forma

Le tettoie architettoniche sono classificate in base a come sono supportate, come sono fissate e quale geometria assumono. Ogni tipo strutturale ha implicazioni ingegneristiche, profili di costo e qualità estetiche specifiche.

Baldacchino a sbalzo

Una tettoia a sbalzo sporge orizzontalmente da un muro di un edificio senza colonne di sostegno sul bordo esterno. La struttura è fissata al telaio dell'edificio e si basa sul principio della mensola: l'attacco alla parete trasferisce il momento flettente al sistema strutturale dell'edificio. Questa tipologia è estremamente diffusa sugli ingressi degli edifici perché mantiene l'area coperta libera da colonne, migliorando il flusso pedonale e il passaggio dei veicoli.

Le tettoie a sbalzo in genere si estendono tra 1,5 e 4 metri dalla facciata dell'edificio , sebbene gli esempi strutturalmente progettati in acciaio e vetro possano estendersi per 6-8 metri o più. Oltre i 3 metri circa, la profondità strutturale del telaio della tettoia aumenta in modo significativo e i carichi di fissaggio trasferiti sulla parete dell'edificio diventano sostanziali, richiedendo la valutazione di un ingegnere strutturale. Le pensiline in vetro a sbalzo sospese dall'alto tramite tiranti in acciaio o sistemi di cavi consentono profili molto sottili che sembrano fluttuare senza struttura visibile.

Baldacchino indipendente

Una tettoia autoportante è sostenuta interamente dalle proprie colonne o montanti e non è strutturalmente collegata a un edificio. Può essere posizionato adiacente ad un edificio, in un parcheggio, sopra un passaggio pedonale o in una piazza pubblica. Poiché i suoi carichi vengono trasferiti interamente al suolo attraverso la sua stessa struttura, non impone carichi sul telaio dell'edificio. Ciò rende le tettoie autoportanti adatte per l'ammodernamento in luoghi in cui la struttura dell'edificio esistente non può accettare carichi aggiuntivi.

Grandi tettoie autoportanti sono comuni nei piazzali delle stazioni di servizio, nelle strutture drive-through, negli svincoli degli autobus e nelle aree di mercato all'aperto. La tettoia di una stazione di servizio copre in genere 500-1500 metri quadrati e deve avere un'altezza di almeno 5,5 metri per l'accesso dei veicoli cisterna. Queste tettoie autoportanti a grande campata utilizzano strutture a portale o reticolari in acciaio per ottenere ampie campate senza colonne.

Tettoia in tessuto resistente

Le tettoie a trazione utilizzano tessuto architettonico ad alta resistenza tenuto in tensione tra alberi, cavi e punti di ancoraggio per creare superfici sopraelevate curve e scultoree. A differenza delle tettoie rigide, le tensostrutture raggiungono la stabilità attraverso la geometria: la forma anticlastica a doppia curvatura (forma a sella) comune nelle tensostrutture è intrinsecamente rigida quando il tessuto è sotto tensione. Il tessuto stesso è generalmente in fibra di vetro rivestita in PTFE o poliestere rivestito in PVC, entrambi con un'aspettativa di vita di 20-30 anni in condizioni esterne.

Le tettoie in tessuto tenso sono popolari negli stadi sportivi, negli aeroporti, nei centri commerciali e nelle piazze pubbliche dove sono necessarie ampie aree coperte senza pesanti colonne strutturali. Il tetto dell'aeroporto internazionale di Denver è uno degli esempi più riconoscibili: la sua tettoia in tessuto PTFE bianco, che si estende su 33.000 metri quadrati, crea picchi spettacolari che fanno riferimento alle Montagne Rocciose visibili a ovest. Le tettoie in tessuto tenso possono coprire distanze senza colonne di 20–60 metri o più , rendendoli efficaci laddove altri sistemi strutturali richiederebbero supporti intermedi che interrompono la visuale o il movimento pedonale.

Tettoia in vetro

Le tettoie in vetro utilizzano pannelli di vetro stratificato di sicurezza supportati da un telaio strutturale in acciaio o alluminio, o sospesi dall'alto tramite raccordi e cavi in acciaio inossidabile. Sono apprezzati per la loro trasparenza: una tettoia in vetro lascia entrare la luce naturale nello spazio sottostante fornendo allo stesso tempo protezione dalle intemperie, il che è particolarmente importante nel caso di ingressi e lobby vetrate dove mantenere un senso di apertura è una priorità progettuale.

Il vetro utilizzato nelle tettoie strutturali è sempre laminato, con uno strato intermedio di polivinilbutirrale (PVB) o ionoplasto che tiene insieme i frammenti di vetro in caso di rottura del pannello. I regolamenti edilizi nella maggior parte delle giurisdizioni richiedono che le vetrate sopraelevate nelle tettoie architettoniche siano vetro laminato con un minimo di due strati , proprio perché un frammento di vetro che cade rappresenta un grave rischio per le persone sottostanti. Il vetro fritto o rivestito in ceramica è comunemente usato per ridurre il guadagno di calore solare e l'abbagliamento mantenendo la trasparenza visiva dal basso.

Baldacchino in policarbonato

Le lastre in policarbonato sono un'alternativa popolare al vetro nelle tettoie architettoniche dove costo, peso e resistenza agli urti sono priorità rispetto all'aspetto premium. I pannelli in policarbonato a doppia o multiparete offrono prestazioni di isolamento termico significativamente migliori rispetto al vetro e sono resistenti agli urti, una proprietà importante nelle regioni soggette a grandine. Sono circa 50 volte più resistenti agli urti del vetro di spessore equivalente e pesano circa un sesto di più. Tuttavia, il policarbonato si graffia più facilmente, ingiallisce nel tempo senza rivestimenti stabilizzati ai raggi UV ed è generalmente percepito come una finitura con specifiche inferiori rispetto al vetro nelle applicazioni commerciali.

Tetto solido in cemento, acciaio o legno

Alcune tettoie architettoniche sono costruite come estensioni della struttura primaria dell'edificio, con tetti solidi in cemento armato, rivestimento in acciaio o legno ingegnerizzato. Si tratta dell'opzione più permanente e strutturalmente robusta, progettata come parte integrante dell'edificio piuttosto che come appendici o aggiunte. Le tettoie in cemento armato sono comuni nell'architettura brutalista e modernista, dove la tettoia spesso si legge come un massiccio piano orizzontale che galleggia sopra l'ingresso. Le tettoie in legno sono sempre più utilizzate nell'architettura sostenibile contemporanea, con travi in ​​legno lamellare a strati incrociati (CLT) o in legno lamellare che creano strutture sopraelevate calde e dall'aspetto naturale che contribuiscono a raggiungere obiettivi di certificazione come LEED o Green Star.

Materialei della tettoia architettonica a confronto

La selezione dei materiali è una delle decisioni più importanti nella progettazione della tettoia. Influisce sulle prestazioni strutturali, sui requisiti di manutenzione, sulla durata, sui costi e sul carattere visivo complessivo della copertura all'interno dell'architettura dell'edificio.

Sviluppo storico della tettoia architettonica

La tettoia è stata una caratteristica dell’architettura costruita per migliaia di anni, e tracciarne la storia rivela quanto sia profondamente radicata nel modo in cui gli esseri umani pensano alle soglie, ai rifugi e all’articolazione degli spazi importanti.

Origini antiche e classiche

Nell'antica architettura egiziana, greca e romana, le cornici sporgenti e i portici dei templi svolgevano funzioni simili a baldacchini: riparavano porte e spazi di transizione e allo stesso tempo segnalavano status e importanza sacra. Il portico del tempio greco, con il suo colonnato e la trabeazione sporgente, è in termini strutturali un baldacchino indipendente: una soglia coperta tra l'interno sacro della cella e il recinto aperto oltre. I romani estesero questo principio all'architettura civica con le cappe sporgenti riccamente decorate sopra gli ingressi del foro e le porte dei bagni.

Baldacchini gotici e rinascimentali

Nell'architettura delle cattedrali gotiche il baldacchino divenne un elemento decorativo e protettivo di grande raffinatezza. I baldacchini in pietra – chiamati baldacchini o cibori quando posizionati sopra gli altari, e stampi per cappe o gocciolatoi quando posizionati su porte e finestre – erano parte integrante del vocabolario architettonico gotico. La disposizione a triplo portale della facciata di una cattedrale gotica, con le sue porte profondamente incassate protette da baldacchini in pietra sporgenti scolpiti con fiori, pinnacoli e programmi scultorei, rappresenta il baldacchino nella sua forma architettonica più ambiziosa. Queste cappe in pietra proteggevano le figure scolpite nel timpano e negli stipiti delle porte dall'erosione della pioggia, aggiungendo peso visivo e gerarchia alla composizione dell'ingresso.

L’architettura rinascimentale reinterpretò il baldacchino attraverso forme classiche: la trabeazione classica sporgente, il frontone della porta e la porte-cochère a colonne svolgevano tutte funzioni di baldacchino facendo riferimento al precedente romano. La porte-cochère, letteralmente "porta delle carrozze", divenne una caratteristica standard delle case aristocratiche e successivamente dei grandi alberghi e degli edifici civili nel corso del XVIII e XIX secolo.

Modernismo e tettoia strutturale

Il Movimento Moderno del XX secolo ha trasformato la tettoia da elemento ornamentale in espressione strutturale di nuovi materiali e tecnologie costruttive. L'impiego di sottili lastre di cemento da parte di Le Corbusier come brise-soleil orizzontali e pensiline d'ingresso in edifici come l'Unité d'Habitation trattava la tettoia come un puro elemento tettonico: nessuna decorazione, nessun riferimento storicista, solo un'onesta espressione della capacità del cemento armato di proiettarsi orizzontalmente senza supporto. Il padiglione di Barcellona di Mies van der Rohe utilizzava un tetto incredibilmente sottile e sospeso che fungeva da baldacchino sull'intera composizione, ridefinendo ciò che un elemento protettivo sopraelevato potrebbe essere in termini di economia materiale e drammaticità spaziale.

Il dopoguerra ha introdotto le tensostrutture nell’uso architettonico tradizionale. Il lavoro di Frei Otto nella progettazione di tettoie tesorie - il più famoso dei quali è la copertura in rete di cavi dello Stadio Olimpico di Monaco completata nel 1972 - ha dimostrato che i sistemi di tessuto e cavi potevano coprire aree enormi con una quantità minima di materiale, creando strutture di straordinaria leggerezza e trasparenza visiva. Questo lavoro ha informato direttamente l’architettura della tettoia tensoriale dei decenni successivi.

Progettazione di una tettoia architettonica: considerazioni chiave sull'ingegneria e sulla progettazione

Progettare una tettoia che funzioni in modo affidabile per tutta la sua vita utile richiede un'attenta attenzione ai fattori strutturali, ambientali e normativi. Le seguenti considerazioni si applicano praticamente a ogni progetto di copertura architettonica, indipendentemente dalla scala.

Analisi del carico strutturale

Ogni tettoia deve essere progettata per sopportare i carichi che subirà in servizio. Questi includono:

• Carico morto: Il peso proprio della struttura della tettoia e del suo materiale di copertura. Una tettoia in acciaio e vetro sopra un tipico ingresso commerciale potrebbe pesare 80-150 kg per metro quadrato di superficie del tetto.
• Carico del vento: Tipicamente il carico determinante per la progettazione della tettoia. Le tettoie sono strutture esposte soggette sia alla pressione verso il basso che all'aspirazione verso l'alto da parte del vento. Nelle zone colpite da cicloni o uragani, i carichi del vento possono superare i 2,5 kPa sulle superfici esposte della tettoia, imponendo requisiti strutturali significativi.
• Carico di neve: Nei climi più freddi, la neve accumulata può imporre carichi notevoli. Uno spessore di neve di 300 mm su una tettoia piana rappresenta circa 1,0–1,5 kPa di carico aggiuntivo, sufficiente per far crollare una struttura sottospecificata.
• Carico di accesso per manutenzione: I regolamenti edilizi in genere richiedono che le tettoie sostengano un carico attivo di manutenzione minimo di 0,5–1,0 kPa per consentire la pulizia, la riparazione e l'ispezione.
• Carico sismico: Nelle regioni a rischio sismico, le connessioni della copertura devono essere progettate per sopportare i carichi dinamici generati durante un evento sismico senza separarsi dall'edificio.

Progettazione del drenaggio

Le tettoie raccolgono l'acqua piovana e la gestione di tale acqua è un requisito di progettazione fondamentale. Una tettoia piatta senza pendenza ristagnerà l'acqua, accelererà il degrado della membrana, aumenterà il carico strutturale e alla fine perderà. I regolamenti edilizi e gli standard di buona pratica generalmente richiedono una caduta minima di 1:60 (circa 1°) su qualsiasi superficie del tetto a tettoia , con la maggior parte dei progettisti che specificano 1:40 o più per un drenaggio affidabile. L'acqua può essere diretta verso grondaie e pluviali sul perimetro della tettoia, verso punti di drenaggio centrali, o lasciata cadere liberamente dal bordo della tettoia come elemento di design (un effetto a cascata talvolta deliberatamente incorporato nell'architettura contemporanea).

Per le tettoie in vetro e policarbonato, anche l'acqua piovana che scorre dalla superficie è una considerazione di manutenzione: deposita incrostazioni minerali e sporco ambientale che possono macchiare la tettoia e ridurre la trasmissione della luce nel tempo. Progettare per un facile accesso per la pulizia e specificare rivestimenti in vetro autopulenti (che utilizzano la fotocatalisi del biossido di titanio per abbattere i depositi organici) riduce significativamente gli oneri di manutenzione a lungo termine.

Codice edilizio e conformità alla pianificazione

Le pensiline architettoniche sono elementi costruttivi e sono soggette alla normativa edilizia in ogni giurisdizione. Le principali aree di conformità includono:

• Altezze minime di sicurezza sui percorsi pedonali e sui percorsi veicolari. La maggior parte delle norme richiedono un minimo di 2,4 metri sopra i passaggi pedonali e 4,2–5,5 metri sopra i percorsi dei veicoli, con distanze maggiori per le aree di accesso dei camion.
• Requisiti di sicurezza per le vetrate sopraelevate: specifiche del vetro laminato e standard di intelaiatura per evitare che i frammenti cadano sulle persone sottostanti.
• Requisiti di prestazione antincendio, in particolare dove le tettoie sono vicine ai confini della proprietà o agli edifici adiacenti.
• Nelle aree protette e protette, potrebbe essere richiesta l'approvazione del progetto da parte delle autorità locali per il patrimonio prima che una tettoia possa essere installata, anche su edifici non appartenenti al patrimonio.
• In molte giurisdizioni, qualsiasi tettoia che sporge su un sentiero o una strada pubblica richiede l'approvazione del consiglio locale o dell'autorità stradale, con un contratto di locazione annuale o un canone di licenza per l'uso dello spazio aereo sopra lo spazio pubblico.

Fissaggio alla struttura dell'edificio

Il modo in cui una tettoia si attacca a un edificio è spesso l'aspetto tecnicamente più impegnativo della sua progettazione. Per le tettoie a sbalzo, la connessione deve trasferire il momento flettente, il taglio e le forze assiali nel telaio strutturale dell'edificio, non solo nel rivestimento della facciata. Ciò di solito significa che gli elementi strutturali primari della tettoia si collegano direttamente alla soletta di cemento dell'edificio, alle colonne di acciaio o alle pareti strutturali in muratura tramite ancoraggi gettati o bulloni di ancoraggio post-installati. Il fissaggio strutturale di una pensilina a sbalzo ad un edificio esistente deve essere sempre valutato da un ingegnere strutturista per confermare che la struttura dell'edificio possa accettare i carichi aggiuntivi, in particolare in situazioni di ristrutturazione in cui il progetto originale potrebbe non aver previsto alcun carico sulla tettoia.

Notevoli esempi di tettoie architettoniche in tutto il mondo

Alcune delle dimostrazioni più convincenti di ciò che una tettoia architettonica può ottenere provengono dall'esame di progetti storici in cui la tettoia è centrale per l'identità e le prestazioni dell'edificio.

La Great Court del British Museum di Londra

Progettata da Foster Partners e completata nel 2000, la tettoia della Great Court è un tetto a griglia in acciaio e vetro che copre il cortile centrale di due ettari del British Museum. La struttura del tetto è composta da 3.312 pannelli di vetro triangolari unici supportati da un reticolo di acciaio, senza due pannelli identici a causa della complessità geometrica del design. La tettoia ha trasformato quello che era un cortile esterno in gran parte inaccessibile in uno dei più grandi spazi pubblici coperti d'Europa, attirando circa 6 milioni di visitatori all'anno. Il tetto in vetro pesa oltre 800 tonnellate ed è stato fabbricato e installato senza interrompere le operazioni quotidiane del Museo - un notevole risultato logistico di costruzione in un sito estremamente limitato nel centro di Londra.

Tetto in tensione dell'aeroporto internazionale di Denver, Stati Uniti

Il terminal Jeppesen dell'aeroporto internazionale di Denver è dotato di uno dei tetti in tela elastica più grandi del mondo. Completato nel 1995, il tetto copre circa 33.000 metri quadrati ed è costituito da un sistema a due strati di tessuto in fibra di vetro rivestito in PTFE teso tra 34 montanti in acciaio, creando una serie di picchi e valli che raggiungono i 27 metri nel punto più alto. Il tessuto bianco riflette circa il 90% della radiazione solare incidente, riducendo significativamente i carichi di raffreddamento nel terminal nonostante le sue ampie pareti terminali vetrate, e trasmette una luce naturale morbida e diffusa in tutto l'interno. La struttura è stata progettata da Fentress Bradburn Architects con il tetto teso progettato da Severud Associates.

Metropol Parasol, Siviglia, Spagna

Progettato da Jürgen Mayer H. Architects e completato nel 2011, il Metropol Parasol è una struttura autoportante a baldacchino in legno nella Plaza de la Encarnación, nel centro di Siviglia. Con i suoi circa 150 metri di lunghezza e 70 di larghezza, è spesso citata come la più grande struttura in legno del mondo. La forma del parasole - essenzialmente una tettoia gigante su sei colonne a forma di fungo - fornisce ombra alla piazza pubblica sottostante mentre ospita un mercato al piano terra, un museo archeologico sottostante e una passerella sul tetto sopra. La struttura è realizzata con pannelli di legno lamellare incollati con adesivo poliuretanico e rivestiti con finitura poliuretanica resistente all'acqua. È un esempio lampante di come una tettoia architettonica possa diventare un edificio a sé stante: uno spazio pubblico coperto che ridefinisce un intero quartiere urbano.

Pensiline dell'Apple Store

L'architettura di vendita al dettaglio di Apple, sviluppata con Foster Partners, utilizza gli elementi della tettoia come dispositivi di progettazione centrali. La tettoia di vetro sospesa sopra l’ingresso del cubo dell’Apple Fifth Avenue a New York – un cubo di vetro di 10 metri con un ascensore cilindrico in vetro che scende nel negozio sotterraneo – funziona sia come tettoia che come punto di riferimento architettonico. All'Apple Park Visitor Center di Cupertino, un tetto a baldacchino in fibra di carbonio di 80 metri su ciascun lato sporge a sbalzo sulle pareti di vetro dell'edificio senza colonne interne visibili, creando l'impressione di un aereo fluttuante sopra il recinto trasparente. Questi esempi dimostrano come una tettoia, se progettata al massimo livello, diventa il gesto architettonico che definisce un progetto.

La tettoia nella progettazione di edifici sostenibili e verdi

Nel contesto della certificazione della bioedilizia e della progettazione sensibile al clima, la copertura architettonica gioca un ruolo sempre più importante come strategia passiva di controllo ambientale.

Schermatura solare e prestazioni termiche

Una tettoia posizionata su pareti vetrate esposte a sud (nell'emisfero settentrionale) o esposte a nord (nell'emisfero meridionale) può ridurre sostanzialmente il guadagno di calore solare attraverso quelle superfici durante i mesi estivi quando l'angolo del sole è alto. Una tettoia orizzontale fissa progettata per una latitudine di 35°N che sporge di 1,5 metri dalla facciata dell'edificio oscurerà la vetrata sottostante per circa quattro mesi in estate, consentendo al tempo stesso al sole basso invernale di penetrare e fornire riscaldamento solare passivo. Le tettoie per la schermatura solare opportunamente progettate possono ridurre il consumo di energia per il raffreddamento negli edifici commerciali del 15-30% in località a clima caldo, contribuendo direttamente ai punti di credito energetico LEED, BREEAM o Green Star.

Pensiline Fotovoltaiche Integrate

Il fotovoltaico integrato negli edifici (BIPV) nei tetti a tettoia rappresenta un'area crescente della pratica architettonica sostenibile. Un tetto a baldacchino con pannelli solari svolge una duplice funzione: fornire un riparo coperto al piano inferiore e generare elettricità rinnovabile al piano superiore. Le tettoie per parcheggi sono applicazioni particolarmente produttive: le superfici della tettoia non sono ostruite da altre strutture, sono angolate in modo ottimale verso il sole e coprono ampie aree che altrimenti sarebbero produttive solo come parcheggio per veicoli. Una tettoia per parcheggio di 1.000 metri quadrati con pannelli fotovoltaici monocristallini ad alta efficienza che generano 200 W/m² produrrebbe circa 200 kWp di capacità solare installata, sufficiente a compensare il consumo di elettricità di un edificio per uffici commerciali di medie dimensioni. Diversi importanti rivenditori e sviluppatori di proprietà commerciali in Europa e Australia hanno ora installato pensiline solari in centinaia di parcheggi come parte delle loro strategie di decarbonizzazione.

Tettoie verdi e viventi

Le strutture a tettoia vivente, che incorporano la vegetazione piantata nella copertura sopraelevata, combinano le funzioni di una tettoia convenzionale con quelle di un tetto verde o di un giardino verticale. Una tettoia piantumata fornisce ombra attraverso la copertura del fogliame anziché tramite pannelli opachi o trasparenti, offrendo vantaggi di raffreddamento evaporativo poiché le piante traspirano umidità. L'effetto di raffreddamento di una tettoia piantumata sullo spazio sottostante può essere di 3–7°C più pronunciato rispetto a una tettoia solida convenzionale in condizioni estive, a seconda della densità e della specie delle piante. Queste strutture si trovano nelle aree ristorazione dei centri commerciali, nei terminal aeroportuali e nelle piazze pubbliche dove vengono applicati principi di progettazione biofilica per migliorare il benessere degli occupanti e ridurre l’effetto isola di calore urbana su scala edilizia.

Tettoia architettonica e elementi architettonici correlati

Diversi elementi architettonici sono strettamente legati alla tettoia e talvolta vengono confusi con essa. Comprendere le distinzioni chiarisce sia il vocabolario del design che l'intento funzionale.

Guida pratica per specificare una tettoia architettonica

Per architetti, project manager e proprietari di edifici che richiedono una tettoia, la seguente lista di controllo copre le decisioni critiche e le informazioni che devono essere risolte prima che il progetto di una tettoia possa essere adeguatamente quantificato e documentato per la costruzione.

Ambito e requisiti di prestazione

• Qual è la copertura della tettoia? Un ingresso pedonale, una zona di scarico veicoli, una zona di carico, una zona pranzo all'aperto o un collegamento pedonale?
• Quale livello di protezione dalle intemperie è richiesto? Impermeabilità completa, solo protezione UV o una combinazione?
• Qual è l'altezza minima richiesta sopra l'area sottostante?
• La tettoia deve essere a sbalzo dall'edificio, indipendente su colonne o sospesa dall'alto?
• La struttura dell'edificio ha una capacità confermata di sopportare carichi di fissaggio della tettoia o è necessario valutarla?

Considerazioni sul design e sull'estetica

• Quali materiali sono coerenti con il linguaggio architettonico dell'edificio?
• È desiderabile la trasparenza: vetro, policarbonato o maglia aperta? Oppure si preferisce l’opacità per la protezione dalle intemperie e la privacy visiva?
• Esistono vincoli storici o di pianificazione che limitano la scelta dei materiali, le dimensioni di proiezione o l'aspetto?
• Verranno incorporati illuminazione integrata, segnaletica, altoparlanti o drenaggio?

Benchmark dei costi per le tettoie architettoniche

I costi della tettoia variano enormemente in base al tipo strutturale, al materiale e alla complessità. I seguenti intervalli approssimativi forniscono indicazioni in ordine di grandezza per la pianificazione del budget, escluse GST/IVA e onorari professionali:

• Pensilina standard in alluminio e policarbonato sopra un ingresso: $ 800– $ 2.500 per metro quadrato installato
• Pensilina in acciaio e vetro, qualità commerciale: $ 2.000– $ 5.000 per metro quadrato installato
• Pensilina in vetro architettonico di alta qualità con dettagli su misura: $ 5.000– $ 12.000 per metro quadrato installato
• Tettuccio in tessuto tenso ad ampia campata: $ 600– $ 1.800 per metro quadrato installato, a seconda della complessità e dell'altezza dei montanti
• Tettoia industriale autoportante in acciaio (ad es. banchina di carico o stazione di servizio): $ 400– $ 900 per metro quadrato installato

Queste cifre sono solo indicative e variano in modo significativo in base all'ubicazione, all'accesso al sito, alle condizioni del terreno e alle condizioni del mercato al momento della costruzione. Per una pianificazione affidabile del budget è sempre necessario un preventivo dettagliato da parte di un geometra o un preventivo
